edi電源接線方法

2022-06-23 09:57:43

admin

1176

分享代碼：

edi電源是控制edi平穩有序運行的關鍵設備，edi電源與模塊是分開的，edi模塊要想運行，一定要正確連接電源，使用edi電源時，要注意正確的接線方式。接線錯誤很有可能造成電源燒壞，最終導致edi模塊發生故障。很多小伙伴由于對edi電源接線不熟悉，導致設備故障的情況時有發生。接下來水天藍環保就給大家介紹一下edi電源接線方法。

edi電源接線方法

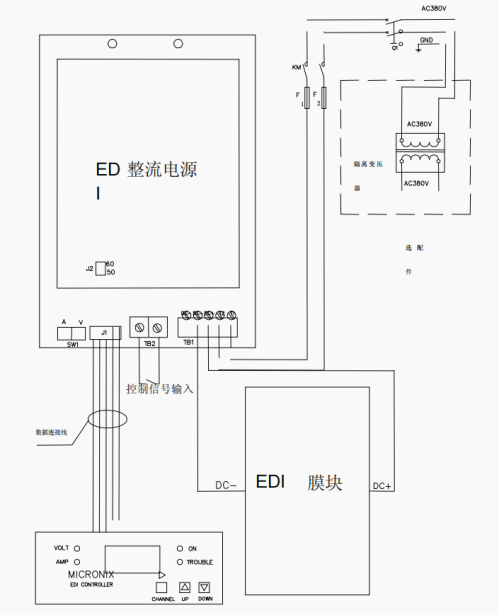

以麥克尼斯edi電源為例，在對電源接入模塊時，可以參考下方的接線圖進行各種電源線連接。
1.每根連接線都有對應的顏色，客戶自行接入時，可以對照線的顏色和插孔的顏色接入連接線。
2.整流電源一端接在顯示器上，另一端接在edi模塊上，連接在顯示器上的有5根線，連接在edi模塊上的有2根線。

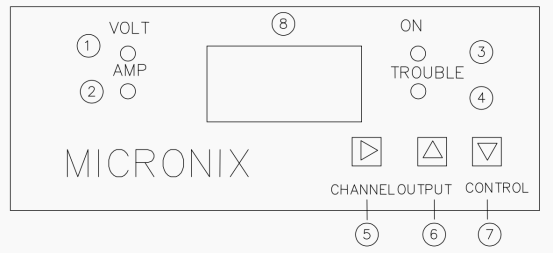

edi電源面板功能

① VOLT（綠色）
亮起時顯示的是直流電壓數值
② AMP (綠色)
亮起時顯示的是直流電流數值
③ ON (綠色)
亮起時顯示的是整流電源，表示電源正常，EDI膜塊已通電
④ TROUBLE
如果這個燈亮，表示故障顯示，系統故障，可能是膜塊缺水或整流電源故障。
⑤ CHANNLE-----
這個按鍵按下顯示直流電壓，放開顯示直流電流。
⑥ UP向上調節數值（輸出值上升）
當直流電源設置成恒流控制模式時，按這個按鍵就是調節直流電流
當直流電源設置成恒壓控制模式時，按這個按鍵就是調節直流電壓
⑦ DOWN向下調節數值（輸出值下降）
當直流電源設置成恒流控制模式時，按這個按鍵就是調節直流電流
當直流電源設置成恒壓控制模式時，按這個按鍵就是調節直流電壓
⑧ 顯示數值板-----（三位數碼顯示）

edi電源接線注意事項
1. 顯示器背部標有接地符號的下部接線端子必須進行接地連線。
2. 在進行電源連接前要檢查電源清單，清單主要包括EDI整流電源膜塊、 EDI顯示控制器、edi顯示控制器緊固扣一對、edi電源使用說明書。
3. 兩相輸入時，不分端子接線口，即電源上的L1、L2、L3 任意兩個組合都可以作為主電源的輸入接線口。
4. 三相輸入不分相序，即電源上L1、L2、L3 都可以作為 A、B、C 相的輸入接線口。
5. 使用環境存在有強電磁干擾因素可能會導致電源損壞，電源要避免在強磁場范圍內，切忌不要擅自更改內部元器件或自行維修。

對edi電源進行正確連接是使用edi設備的第一步，水天藍環保建議您在接線前仔細閱讀產品手冊，再按以上方法進行連接，以免出現不必要的故障。
