国产欧美日韩图片一区二区,免费视频久久看,欧美午夜不卡

當(dāng)前位置：首頁>>常見問題>>常見問題

漂萊特離子交換樹脂活化與再生方法

2021-06-15 09:23:08

admin

533

漂萊特離子交換樹脂無論是陽離子樹脂還是陰離子樹脂，在長時間的使用之后，它的交換容量都會出現(xiàn)下降的趨勢，導(dǎo)致這種現(xiàn)象的原因一方面是由于在進(jìn)行再生時沒有完全再生

分享代碼：

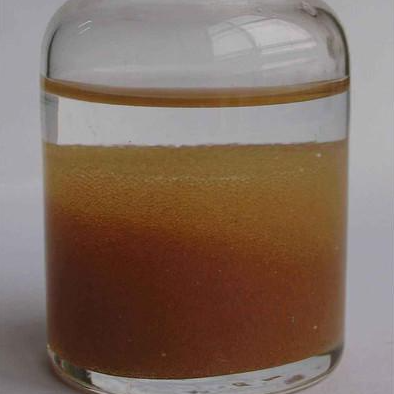

漂萊特離子交換樹脂無論是陽離子樹脂還是陰離子樹脂，在長時間的使用之后，它的交換容量都會出現(xiàn)下降的趨勢，導(dǎo)致這種現(xiàn)象的原因一方面是由于在進(jìn)行再生時沒有完全再生，樹脂上一部分還未再生的樹脂會逐漸積累，影響到正常的交換，如果在使用中出現(xiàn)樹脂交換容量明顯下降的趨勢，就需要對樹脂進(jìn)行活化作用，樹脂在使用之后的性能如果出現(xiàn)下降的情況發(fā)生時，也可以對它進(jìn)行再生處理，那漂萊特離子交換樹脂活化與再生方法是什么。

陽離子樹脂活化
陽離子交換樹脂活化的主要目的是將樹脂上所累積的重金屬離子去除以及結(jié)合能力較強(qiáng)的高價陽離子，例如Fe3+,Cr3+等離子。可以在樹脂體中進(jìn)行活化，活化液的用量為樹脂體積的2倍，使用濃度為3.0mol/L的鹽酸溶液進(jìn)行配置，通過的流速以再生流速為標(biāo)準(zhǔn)，之后再使用1-2倍數(shù)量的樹脂體積，濃度為2.0-2.5mol/L的硫酸溶液對樹脂進(jìn)行浸泡，浸泡時間至少需要8小時，將樹脂中的Fe3+,Cr3+以及其它的重金屬離子會倍基本去除，樹脂再淋洗干凈之后即可使用。

陰離子樹脂活化
陰離子交換樹脂所采用的活化措施，應(yīng)該需要與所處理的廢水不同，陰離子交換樹脂操作的原理為，當(dāng)陰離子交換樹脂再進(jìn)行正常的再生之后，浸泡早2-2.5mol/L的硫酸氫溶液中，之后緩慢進(jìn)行攪拌加入硫酸氫鈉溶液，使樹脂中的Cr6+可以還原成Cr3+,樹脂再硫酸氫鈉溶液進(jìn)行8小時以上之后，使用清水沖洗干凈，重復(fù)上述的動作1-2次，樹脂中的Cr6+和Cr3+離子就可以去除，之后使用氫氧化鈉溶液轉(zhuǎn)型之后即可使用。

漂萊特離子交換樹脂再生方法
1.如果使用鈉溶液對強(qiáng)陽離子交換樹脂進(jìn)行再生時，可以采取分步再生法。在開始再生時以低濃度鈉溶液再生，因?yàn)榇藭r從樹脂上解吸下來的Ca2+濃度高，但Na濃度較低，即使形成少量Ca2+Na沉淀也會被溶液沖走。之后可以逐步提高鈉濃度，此時從樹脂上解吸下來的Ca2+濃度低，不會形成鈉沉淀；
2.由于弱陽離子交換樹脂是用強(qiáng)陽離子交換樹脂的再生廢液進(jìn)行再生的。所以，在樹脂進(jìn)酸的同時，弱陽離子交換器必須進(jìn)稀釋水，進(jìn)水量以液位不超過交換器的進(jìn)酸口為宜。另外注意觀察弱陽離子交換器排出的再生廢液顏色，如呈白色渾濁物，需要調(diào)節(jié)進(jìn)酸濃度；
3.樹脂在進(jìn)酸完成后，弱陽離子交換器必須立即進(jìn)濾后水進(jìn)行置換清洗，強(qiáng)陽離子交換器必須立即進(jìn)精制水置換清洗；
4.如果在冬季由于再生液溫度低，更易出現(xiàn)鈣污染。因此在再生前，弱陽離子交換器必須擦洗反洗，弱陽離子交換器必須與強(qiáng)陽離子交換器之間再生廢液的管道必須反沖，做到防患于未然。

本文由水天藍(lán)環(huán)保(http://www.lihaibozi.com.cn/)原創(chuàng)首發(fā)，轉(zhuǎn)載請以鏈接形式標(biāo)明本文地址或注明文章出處!

上一篇：漂萊特離子交換樹脂分類方法

下一篇：漂萊特離子交換樹脂被污染之后怎么處理

常見問題

常見問題

最熱排行

聯(lián)系我們

深圳市水天藍(lán)環(huán)保科技有限公司

電話：13378406066（肖小姐）

電話：13534248169（徐小姐）

傳真：0755-23328439

郵箱：3251589577@qq.com

地址：深圳市光明區(qū)光明街道東周社區(qū)聚豐路2580號璟霆大廈

QQ咨詢微信咨詢

水處理設(shè)備耗材
