edi模塊的安裝比較簡單，下面整理了一下安裝步驟大家可以參考一下，edi模塊在安裝的時候一定要細心，如果安裝過程中對edi模塊造成損壞廠家是不負責的。
edi模塊的安裝比較簡單，下面整理了一下安裝步驟大家可以參考一下，edi模塊在安裝的時候一定要細心，如果安裝過程中對edi模塊造成損壞廠家是不負責的。
edi模塊安裝步驟
安裝第一步
1.除去包裝（如有），并將edi模塊移送到運行位置。每一塊端板都有螺紋孔（3/4-10UNC），以便安裝有眼的螺栓或把手。
2.除去進口和出口的塞子或蓋子。
3.檢查edi模塊扭矩如果螺紋聯接螺栓上的螺絲帽在運送時發生松脫，進水的壓力可能會導致永久性的損害。因此，在將水注入edi模塊前，必須檢查螺栓扭矩，并將edi模塊按要求擰緊。
安裝第二步
擰緊端板的連接螺栓螺絲帽

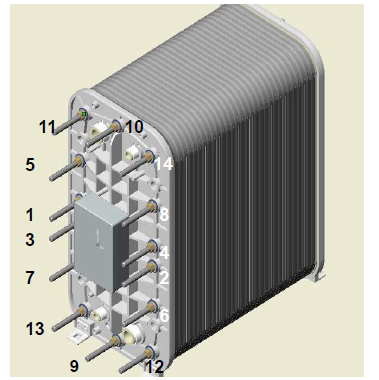

次序:圖3-1顯示了連接螺栓的擰緊次序。換句話說，就是從一.號開始擰緊，到十四號結束。
扭矩規格:表3-1列出各連接螺栓需要的扭矩，連接螺栓號如圖3-1所示。
遵循下述步驟擰緊端板的連接螺栓螺絲帽:
1. 使用19 mm開口扳手，夾住edi模塊的管道接口(陰極)端的蓋帽式螺帽。
2.將19mm的超長套管(IONPURE零件號碼IP-LXSOCKET)接上一把扭矩扳手，并按照次序將(陽極端的)14個連接螺栓六角螺帽調至10 ft-lbs。
3. 將扭矩扳手設定在12.5 ft-lbs， 并使用這一規格將1-8和11-14螺絲帽擰緊。
4.將扭矩扳手改成25 ft-Ibs，將使用這一規格將1-8號螺絲帽擰緊。
5.檢查11-14是否仍在12.5 f-lbs， 以及9，10是否維持在10 ft-lbs。 若不是，再次擰緊。
安裝第三步管道連接
在與edi模塊連接之前，必須確保所有的上游預處理設備和管道均已用不含顆粒雜質的清水徹底沖洗干凈。
沖洗能會去除任何切割及裝配時遺留在管道中的碎料。如果仍有碎料殘留，這些碎料有可能將堵塞edi模塊里的通道。
edi模塊相連的管件的的位置和尺寸。edi模塊管道通過英國管螺紋標準(BSP)外螺紋連接，并與平墊圈形成密封。不要在這些接頭上使用聚四氟乙烯膠帶或其它
密封劑。
安裝第四步電力連接
將導線管和電線從直流電源連接到陽極或陰極接線盒中的終端板。（見附錄C中的圖表）。應有一條陽極引出線（+），一條陰極引出線（一），以及一條接地線。確保直流電線正確連接到直流電源，并符合當地的電氣規范。
不要在同一個導線管中放置交流和直流電纜。這可能會產生干擾并造成故障。
當在系統上工作時，在打開任何外殼前應先把電源斷開，并采取相應的斷電上鎖/掛簽步驟。
所有現場安裝的線路必須符合當地的電氣規范。若本手冊中的用法說明和當地的標準有不符之處，請咨詢當地的服務提供商。
edi模塊安裝注意事項
移動edi模塊時，請使用安全的搬運方法。
不要打開edi模塊。打開膜堆將使保修被廢止，同時還將造成無法彌補的損害。
在與edi模塊連接之前，必須確保所有的上游預處理設備和管道均已用不含顆粒雜質的清水徹底沖洗干凈。
如果螺紋聯接螺栓上的螺絲帽在運送時發生松脫，進水的壓力可能會導致永久性的損害。因此，在將水注入edi模塊前，必須檢查螺栓扭矩，并將膜堆按要求擰緊。
